1、結構簡單、緊湊，操作扭矩小，90度回轉開啟迅速。
2、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
3、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
4、流量特性趨直線，調節性能好。
5、該閥可設計成法蘭連接和對夾連接。
6、密封件可更換，且密封可靠達到雙向密封。
7、驅動方式可選擇手動、電動或氣動。
8、蝶板可根據用戶要求噴涂覆層
1、結構簡單、緊湊，操作扭矩小，90度回轉開啟迅速。
2、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
3、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
4、流量特性趨直線，調節性能好。
5、該閥可設計成法蘭連接和對夾連接。
6、密封件可更換，且密封可靠達到雙向密封。
7、驅動方式可選擇手動、電動或氣動。
8、蝶板可根據用戶要求噴涂覆層

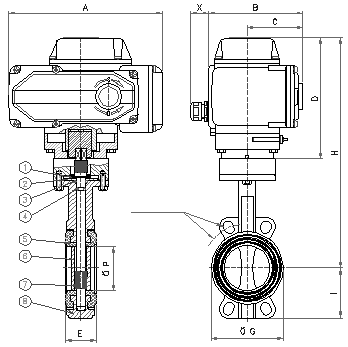

DN | L | H | H1 | A | B | ФD | ||
0.6MPa | 1.0MPa | 1.6MPa | ||||||
50 | 43 | 77 | 443 | 125 | 125 | 88 | 99 | 99 |
65 | 46 | 85 | 463 | 125 | 125 | 108 | 118 | 118 |
80 | 46 | 95 | 483 | 125 | 125 | 124 | 132 | 132 |
100 | 52 | 105 | 498 | 125 | 125 | 144 | 156 | 156 |
125 | 56 | 129 | 682 | 325 | 245 | 174 | 184 | 184 |
150 | 56 | 132 | 736 | 325 | 245 | 199 | 211 | 211 |
200 | 60 | 165 | 800 | 325 | 245 | 254 | 266 | 266 |
250 | 68 | 197 | 895 | 363 | 313 | 309 | 319 | 319 |
300 | 78 | 234 | 956 | 363 | 313 | 363 | 370 | 370 |
350 | 78 | 283 | 1029 | 363 | 313 | 413 | 429 | 429 |
400 | 102 | 325 | 1103 | 363 | 313 | 463 | 480 | 480 |
450 | 114 | 369 | 1186 | 465 | 469 | 518 | 530 | 548 |
500 | 127 | 404 | 1280 | 546 | 431 | 568 | 582 | 609 |
600 | 154 | 470 | 1321 | 546 | 556 | 667 | 682 | 720 |
700 | 165 | 503 | 1431 | 546 | 556 | 772 | 794 | 794 |
800 | 190 | 571 | 1542 | 546 | 556 | 878 | 901 | 901 |
900 | 203 | 621 | 1800 | 617 | 706 | 978 | 1001 | 1001 |
1000 | 216 | 702 | 2363 | 632 | 706 | 1078 | 1112 | 1112 |
1200 | 254 | 818 | 2583 | 632 | 706 | 1295 | 1328 | 1328 |
設計標準
制造標準 | GB/T 122387-89 |
法蘭標準 | GB9113-2000、GB17241.6998 |
結構長度標準 | GB12221-89 |
檢驗標準 | GB/T 13927-92 |
主要零部件材質：
零件名稱 | 材料 |
閥體 | WCB、QT4500、HT200、HT250 |
蝶板 | WCB、QT4500、HT200、HT250 |
閥軸 | 2Cr13 |
密封圈 | 丁腈耐油橡膠 |
填料 | 柔性石墨 |
主要技術參數：
公稱通經DN（mm) | 50～2000 | 50～1600 | |
公稱藥理PN（MPa) | 0.6 | 1.0 | 1.6 |
密封試驗(MPa) | 0.66 | 1.1 | 1.76 |
強度試驗(MPa) | 0.9 | 1.5 | 2.4 |
適用溫度 | 丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃ | ||
適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | ||
泄漏率 | 符合GB/T13927-92標準 | ||
驅動方式 | 蝸輪傳動、電動、氣動、液動 | ||
