一、 產品概述
HA003-4X-10/16Q型是一種利用孔板的壓差,對閥后流量實現限止或調節 的自控閥門，設定的出口流量不受進口流量或壓力變化而影響。設定流量是指閥 門出口所限定的最大流量，所以也可稱限流閥。當上游供水流量小于設定值時， 主閥全開，閥門不會增加流量;當下游壓力大于上游壓力時，主閥自動關閉止回。
常用孔板的P值(d / D)都在0.5 ~ 0.6之間，孑L板小孔節流處水頭損失較大。 本專利通過優化設計，將B值提高至0.8(即d=0.8D)。減小節流處流速，減少水頭 損失約50%。
二、 技術參數

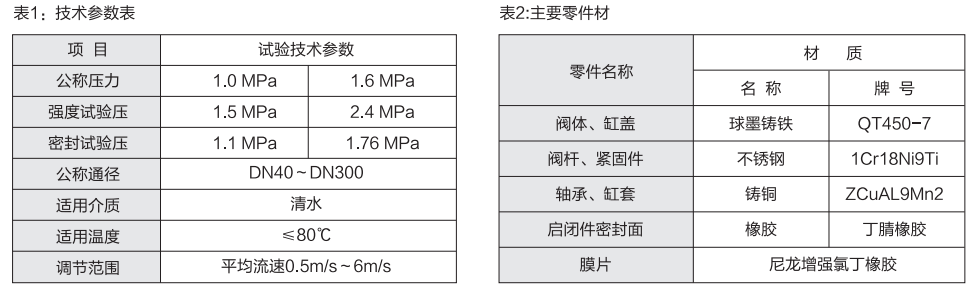

連接法蘭符合GB/T17241.6標準，強度和密封試驗按GB/T13927執行。 主要試驗技術參數見下方表1,主要零件材質見下方表2,外形見下方圖1。
三、 工作原理
1) 啟、閉原理

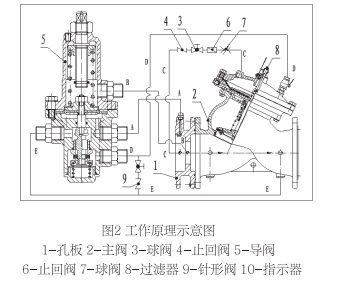

孔板1安裝在主閥進口處(見圖2),通過導閥5對孔板中直徑為D的大孔和直 徑為d的小孔兩處壓差(AP)的調節，改變主閥膜片上控制室的壓力，從而驅動主 閥膜片和閥瓣作上、下運動，改變主閥的開度，滿足下游所設定的流量。下控制室 有固定孔與下游相通，使主閥啟閉平穩。
當流量小于設定值時，AP也減小，膜片上控制室壓力減小，閥門開度加大， 流量增大到設定值。當流量大于設定值時，則相逆工作。
2) 自動止回原理
當閥后壓力大于閥前壓力時，單向閥4關閉(見圖2),閥后壓力水經單向閥9和 球閥，通過控制管路D及時注入膜片上控制室，主閥自動緩慢關閉。
四、 主要特性
1) 節能一節能50%以上
因為普通孔板的8值(D/d)都在0.5?0.6之間，所以利用孔板取壓，在小孔節 流處水頭損失都較大。本專利可將P值提高至0.8(即d=0.8D)。
2) 不受上游工況波動影響及原理
3) 主閥自動全開
當供水能力因工況變化，小于設定流量時，流量不會增加,此時主閥全開。
4) 調節范圍大
導閥利用調節彈簧來承載孔板兩側的壓差及平衡壓差波動。正常工況下，管內 流速選擇在1 m/s?5m/s之間能實現最佳控制。

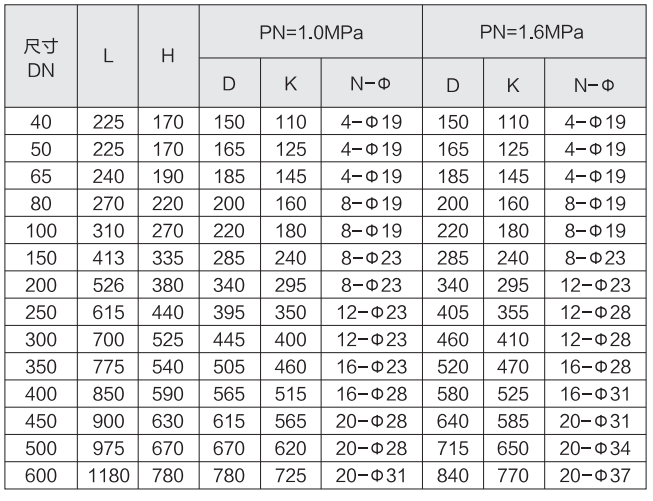

表3:外形連接尺寸
五、典型安裝示意圖
