—、產品概述
HA004-4X-10/16Q型自力式帶止回壓差控制閥(下稱壓差控制閥)是一種保 持閥進、出口壓力差不變的動態平衡水力自控閥門，也稱壓差平衡閥或旁通壓差控 制閥等。
△ P=P1 -P2不受閥前壓力的波動而影響。應用最廣的△ P在0.5MPa范圍之內, 也可對其他壓差任意調節，是空調/暖通系統中，達到動態平衡不可缺少的自控設備。 若AP大于0.7MPa時，應與廠方商量。
當壓差控制閥安裝在泵的出口處時，可以穩定泵進、出口之間壓差，有效限定泵 的流量，防止超負荷運行保證機組安全。當水泵停止時，主閥即自動關閉。
二、技術參數

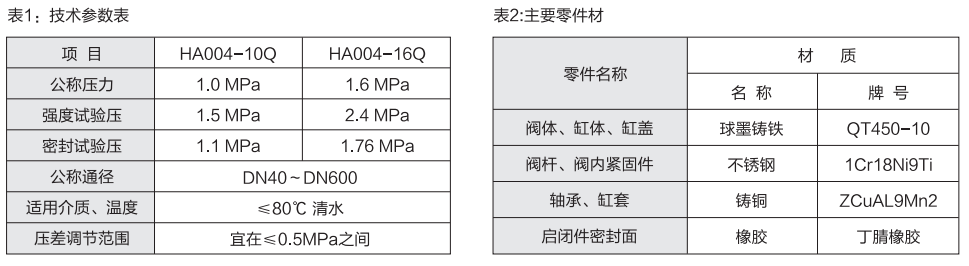

連接法蘭按GB/T17241.6標準制造，強度和密封試驗按GB/T13927執行。 主要試驗技術參數見表1,主要零件材質見表2,外形見圖1。
三、工作原理

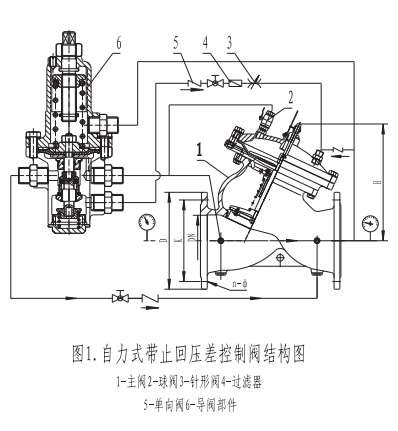

1) .自力式：所謂自力式是指：該壓差控制閥是由主閥進、出口介質的自身壓 差，驅動活塞傳動的全自動水力自控閥門(見圖1),不需要外加動力和電控裝置。 這種壓力信號傳給靈敏的導閥6,通過導閥高精度彈簧調節和放大控制，確定閥前 與閥后的設定壓差。
2) .設定壓差值不受管網壓力的波動而變化:當閥前壓力增加時，壓差也增加， 此時導閥開度加大，主閥上控制室壓力減小，閥瓣開度加大，閥后壓力隨之增加， 保持壓差不變，當閥前壓力減小時則反之，保持壓差不變。
3) .壓差AP調節范圍大：壓差導閥利用極敏感的可調節彈簧來承載壓差及平 衡進口壓力的波動。常用壓差AP在0~0.5MPa之間為最佳、應用最廣，若需要 更大范圍調節請在訂貨時說明。
4) .具有自動止回功能:壓差控制閥不會增加壓力，若閥前壓力不足以提供設 定壓差時，主閥自動緩閉。當閥后壓力大于閥前壓力或停泵時，壓力水經圖示右 側球閥、單向閥及時注入活塞上控制室，主閥自動緩閉。關閉速度可以調節，避免 水錘的破壞。

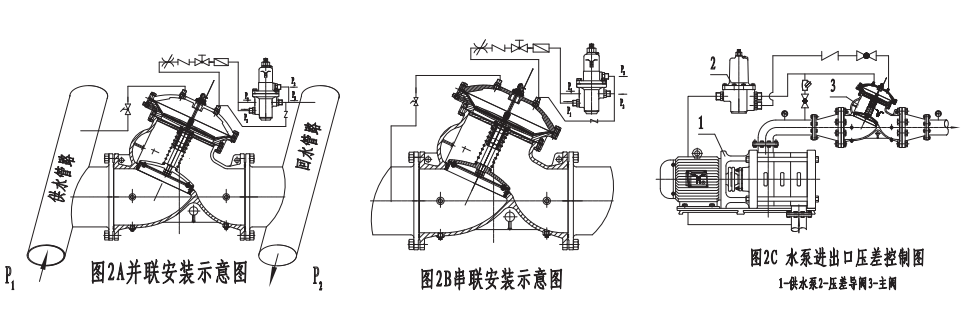

5) .提高系統效率：圖2為穩定暖通/空調系中常見的三種安裝形式供參考。
6) .提高泵的使用效率:若安裝在泵的進出口，可穩定泵的吐出場程在高效區運 轉,提高泵的使用效率而節能。
7) .抗汽蝕性能強:丫型寬閥腔“葫蘆”形閥體具有極佳的抗汽蝕性能，在高壓 差、熱水工況中抗汽蝕性能尤為明顯。

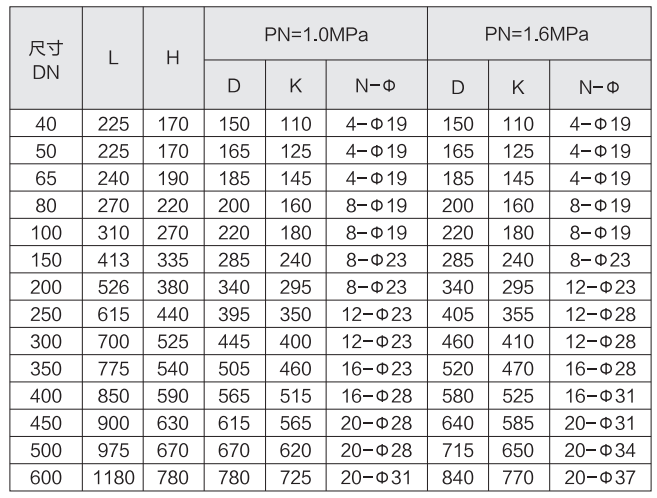

表3:外形連接尺寸
四、典型安裝示意圖
