一、 產品概述
HA002-4X-10/16Q型安全泄壓閥是保證管網在設定最高壓力不變 的水力控制閥門。
泄放壓力(整定壓力)偏差不大于設定壓力的3%,管內泄壓后，閥門 自動關閉，泄放壓力與關閉壓力之差，不大于整定壓力的20%。
二、 技術參數
執行標準GB/T 12241-2005《安全閥一般要求》
連接法蘭應符合GB/T 17241.6標準，強度和密封試驗按GB/T 13927執行。

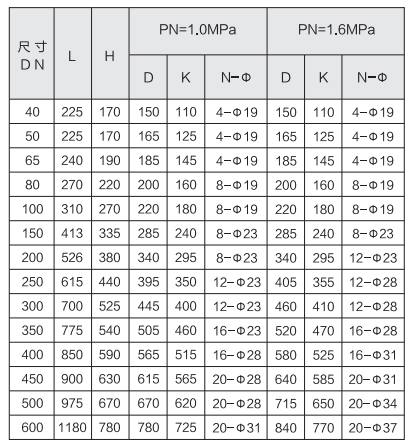

主要試驗技術參數見表1,主要零件材料見表2,外形尺寸見表3。
三、工作原理
1) 安全泄壓閥工作的驅動源是由介質的自身壓力實現自動控制，無須外加動力
2) .主管道的壓力水進入主閥的進水口后，經控制管路流入導閥，導閥內將壓力水分配給 膜片下側的同時，進口壓力水還分配給主閥膜片的上控制室。導閥膜片上側調節彈簧 的彈力與膜片下側的作用力相反，調節主閥膜片上控制室控制的壓力，實現主閥瓣 的啟閉O
3) .導閥閥瓣的開度越大，主閥膜片上控制室作用力越小，主閥開度增大，否則則反之。 當主閥的進口壓力穩定或小于彈簧所調節的整定壓力時(即主閥開啟壓力)，導閥和 主閥都處于關閉狀態，主管道在安全壓力下穩定運行。
4) .當主管道內介質超過設定的整定壓力時，導閥泄水，主閥膜片上控制室壓力下降， 主閥開啟，主管道泄壓。當主管道的壓力下降到或略低于整定壓力時(即復位壓力)， 導閥的彈簧恢復到初始狀態，導閥與主閥復位到關閉狀態。
四、主要性能特點
整定壓力
整定壓力定義為安全閥在運行時，主閥開啟的設定壓力，即為主閥進口處測量的 表壓力。整定壓力的偏差值(可視為主閥開啟偏差)不應超過± 3%的整定壓力。
主閥啟閉壓差值的最大值為20%的整定壓力。解讀為：開啟壓力即為整定壓力， 關閉壓力稱復位壓力。開啟壓力與復位壓力之差不大于20%的整定壓力。
