一、產品概述
HA009—4X—10/16Q型型復合式高速進排氣閥(下稱排 氣閥)是一種供輸水管道專用的進排氣控制裝置，廣泛應用于 各供、給水領域管網系統。復合式是指一個腔內同時具備大孔 或小孔進、排氣功能的閥門。
主要特點：
1 )結構簡單而具備大小排氣孔自動進排氣功能，屬于基本免 修產品。
2) 排氣量大，排氣速度可達一馬赫。(正常大氣壓下340m/s)
3) 排氣壓差(空氣關閉壓力)大于0.2MPa,在任何壓差下排 氣不自閉。
4) 正常輸水運行時，由小排氣孔自動排凈管內析出的壓力氣囊, 提高高山輸水效率。
5) 排完管內氣后，受壓力水沖擊時能瞬時閉閥不泄水。

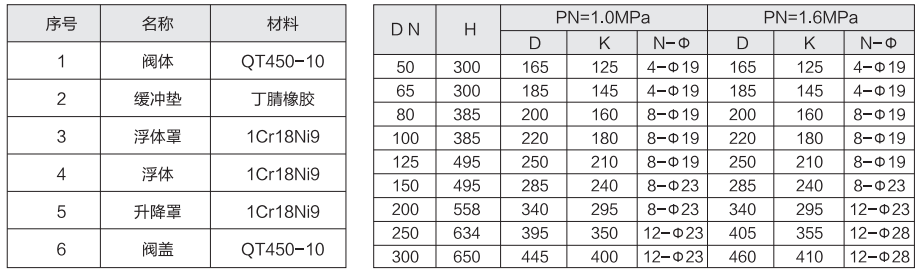

二、技術參數
三、工作原理

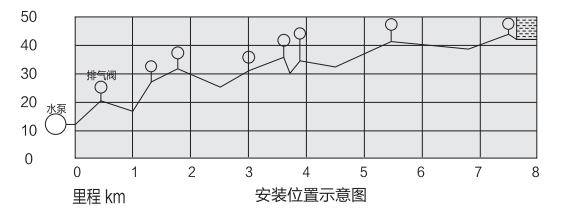

排氣閥安裝在管道縱向高點管頂以上，當管內有空氣時首先聚集在排氣閥內。
1) 空管注水時:當管內為空氣時，浮體和升降罩只受重力作用，無浮力，因此兩者就下落到浮體罩底部的緩沖墊上。管內 空氣在水壓作用下，通過浮體罩的窗口和閥蓋的排氣孔高速排向大氣。
2) 排氣后自閉不泄水:當管內空氣排出后，管內的水從閥體下部進入閥腔，此時浮體和升降罩迅速上浮，升降罩頂住閥孔 密封處，排氣閥自動關閉停止排氣，并不泄水。
3) 正常運作時小孔排氣:因管內壓力波動，溶解在水中的空氣會逐漸析出，并聚積在管頂的排氣閥腔中。在排氣閥中形成 有壓氣囊，氣囊增大，閥內水面就下降，當水面降至浮力小于浮體自重時，浮體因重力而下落，將頂部的小排氣口打開，小孔 自動排氣。當氣體排空，氣囊消失水面上升，浮體又升起，再將小排氣口關閉，于是形成間斷性小孔自動排氣。
4) 自動進氣破壞真空：當管內產生真空時，浮體和升降罩同時快速下落，大量空氣補入，破壞管內真空，保證管網安全。
四、主要性能特點

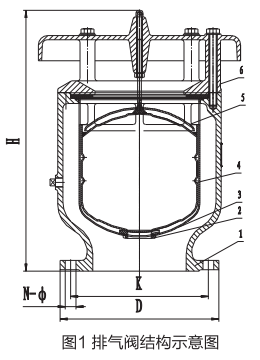

1 )結構簡單而具備大小排氣孔自動進排氣功能(見圖1 );性能可靠基本是免修理產品。
2) 排氣量大，排氣速度可達一馬赫。
3) 排氣壓差(空氣關閉壓力)大于0.2MPa,在任何壓差下排氣不自閉,優于國內外排氣閥。
4) 正常用運行時能自動排凈壓力氣囊中的氣體。
5) 排完氣后，受水沖擊時能瞬時閉閥不排水。

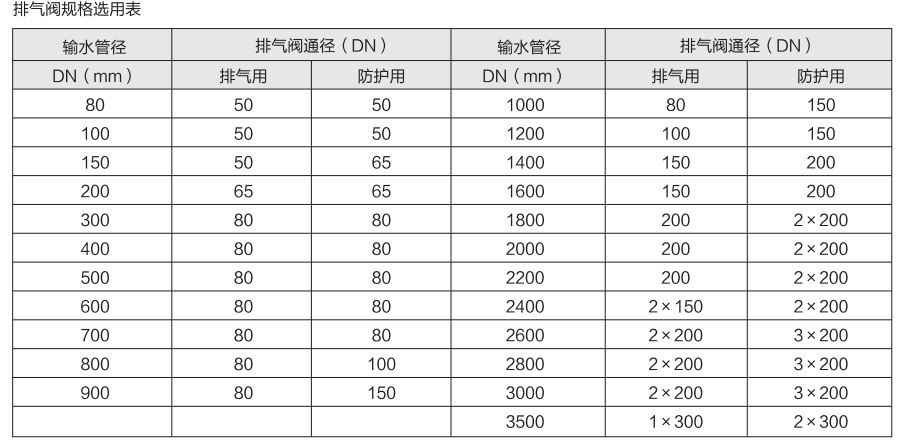

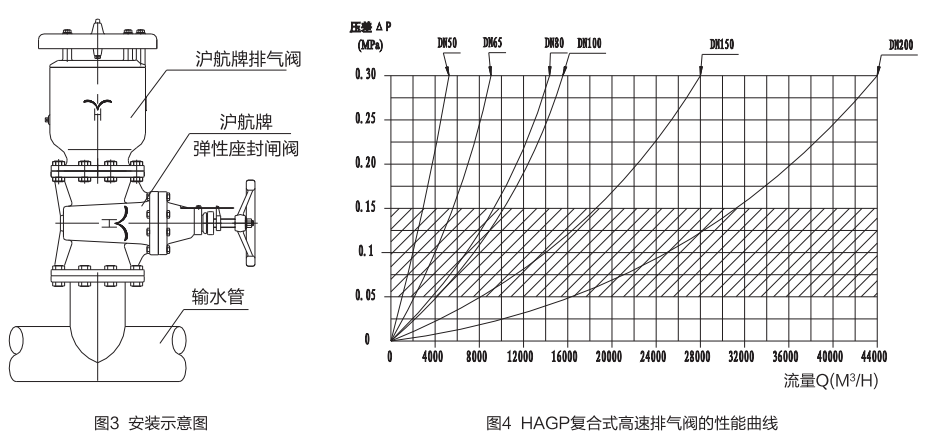

五、安裝與調試
